Пульт управления PCmain-F

Пульт PCmain предназначен для решения задач автоматизации технологических процессов в электрических и электрогидравлических системах, таких как управление насосными станциями, конвейерами, фильтровальными станциями и т. д.

PCmain и его модификации могут эксплуатироваться в подземных выработках опасных по газу и угольной пыли, а также в калийных рудниках в соответствии с правилами безопасности в угольных шахтах (ПБ 05-618-03) и едиными правилами безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом (ПБ 03-553-03).

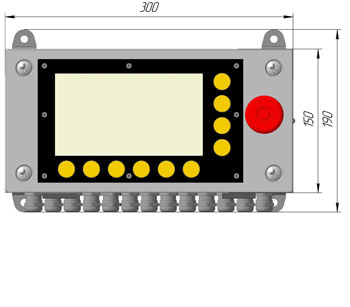

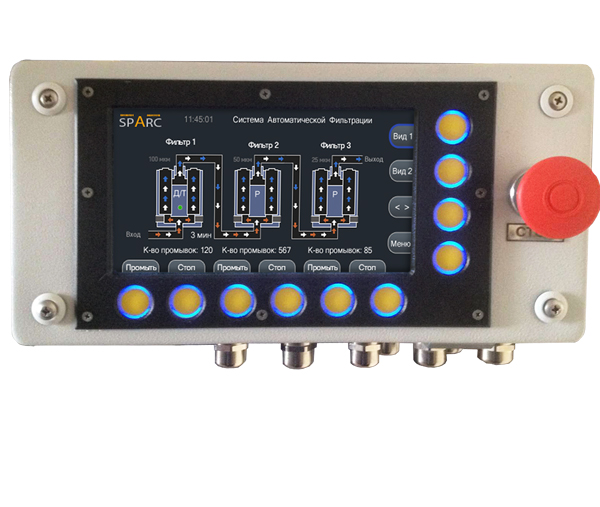

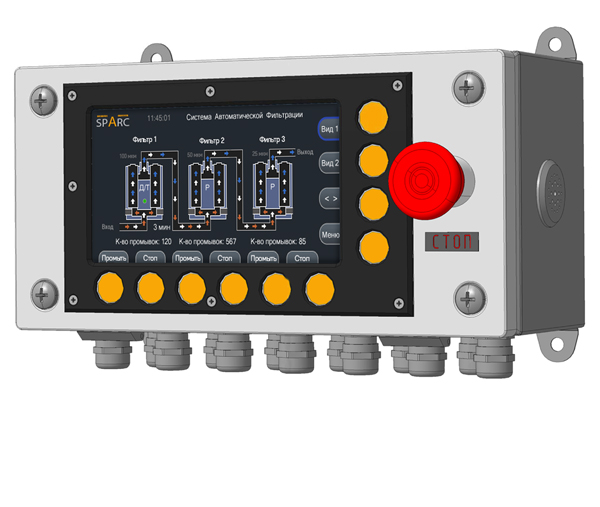

Пульт управления PCmain представляет собой стальную оболочку (степень защиты от внешних воздействий IP54) с клавиатурой из 10 клавиш, 7-дюймовым цветным TFT-дисплеем и набором электронных блоков. Пульт позволяет управлять работой технологического оборудования. Вся информация от датчиков, установленных на объекте управления, отображается на цветном TFT-дисплее и сохраняется в памяти для дальнейшего анализа и ведения статистических данных. Все данные и параметры работы оборудования можно просмотреть как на самом пульте, так и передать на поверхность по модемной линии связи или при помощи USB-флеш накопителя.

Функции

• аварийный стоп. При активировании кнопки аварийного стопа выполняется отключение всех управляемых механизмов и двигателей;
• управление электрогидрокомандами (ЭГК) - до 12шт;
• опрос сухих контактов, используемых для проверки обратных связей, а также контроля за состоянием датчиков, имеющих группу сухих контактов - до 9 шт;
• управление различными механизмами посредством переключения группы сухих контактов с диодом и без - до 18 механизмов;
• опрос аналоговых датчиков с выходными сигналами по напряжению, току и частоте - до 18 датчиков;
• опрос цифровых датчиков с выходными сигналами по интерфейсу RS485;
• обмен информацией по линии связи между PCmain и системой верхнего уровня по гальванически развязанной линии связи RS485 с протоколом MODBUS RTU;
• оповещение звуковой и световой сигнализацией;
• дистанционное управление объектами;
• архивирование данных с устанавливаемым сроком хранения;
• подключение аналогичных устройств PCmain и организация общей сети;
• отображение информации о состоянии других устройств, с которыми взаимодействует пульт;
• самодиагностика, позволяющая в автономном режиме осуществлять диагностику внутренних устройств и аппаратуры взаимодействующей с PCmain.

Применение

Одним из вариантов применения пульта PCmain является автоматическая фильтровальная станция.Запросить цену >
