Преобразователь расхода жидкости

Описание

Тех. характеристики

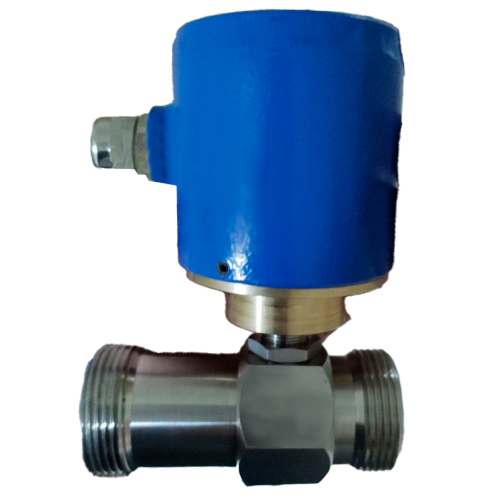

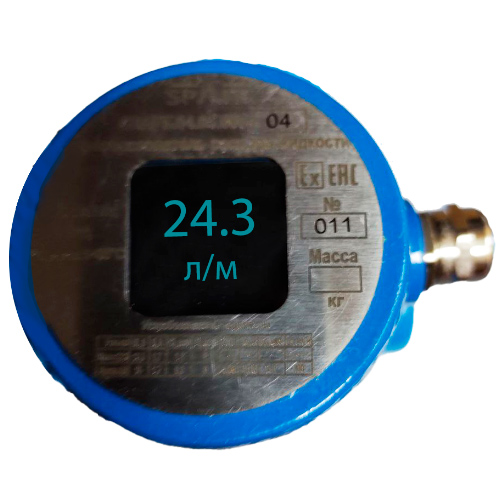

Преобразователь расхода жидкости СПАРК.04.05.000 предназначен для измерения расхода жидкости вязкостью до 4 сСT и давлением до 6,3 МПа. Диапазон расходов определяется исполнением преобразователя. По конструктивному исполнению преобразователь расхода относится к турбинному типу. На лицевой стороне расположен ЖКИ индикатор, который отображает текущий расход и наличие связи по цифровому интерфейсу RS485. Основной функцией устройства является преобразование измеряемого расхода в цифровой интерфейс передачи данных RS485 и аналоговый интерфейс 4-20 мА. Все цепи преобразователя являются искробезопасными.

Запросить цену >

Номинальные параметры
Входное искробезопасное напряжение постоянного тока	12 B
Номинальный входной ток	100 мА
Номинальная входная мощность	1,2 Вт
Тип датчика	турбинный
Погрешность	±1 %
Максимальное давление Ду 10…50	6,3 МПа
Максимальное давление Ду 80…250	56,5 МПа
Диапазон расходов (мин…макс), л/мин; (Ду)
СПАРК.04.05.000, СПАРК.04.05.000-20	3,3…20,0 (Ду10)
СПАРК.04.05.000-01, СПАРК.04.05.000-21	10,0…100,0 (Ду15)
СПАРК.04.05.000-02, СПАРК.04.05.000-22	13,3…133,3 (Ду20)
СПАРК.04.05.000-03, СПАРК.04.05.000-23	11,4…113,6 (Ду22)
СПАРК.04.05.000-04, СПАРК.04.05.000-24	18,9…189,3 (Ду25)
СПАРК.04.05.000-05, СПАРК.04.05.000-25	56,8…681,4 (Ду40)
СПАРК.04.05.000-06, СПАРК.04.05.000-26	66,7…666,7 (Ду50)
СПАРК.04.05.000-07, СПАРК.04.05.000-27	227,1…2271,2 (Ду80)
СПАРК.04.05.000-08, СПАРК.04.05.000-28	378,5…4542,5 (Ду100)
СПАРК.04.05.000-09, СПАРК.04.05.000-29	757,1…9463,1 (Ду150)
СПАРК.04.05.000-10, СПАРК.04.05.000-30	1324,9…13248,9 (Ду200)
СПАРК.04.05.000-11, СПАРК.04.05.000-31	1892,7…18927 (Ду250)
Цифровой интерфейс	RS-485
Аналоговый интерфейс	4-20 мА
Присоединение	По согласованию
Искробезопасные параметры разъема X1 (конт. 1,2,3 (цепи 12V,GND,4-20))
Входное искробезопасное напряжение постоянного тока (Ui), В	15
Максимальный искробезопасный входной ток (Ii), А	1,7
Максимальная индуктивность (Li), мкГн, не более	0
Максимальная емкость (Ci), мкФ, не более	1,1
Искробезопасные параметры разъема X1 (конт. 4,5 (цепи RS_A, RS_B))
Входное искробезопасное напряжение постоянного тока (Ui), В	15
Максимальный искробезопасный входной ток (Ii), А	1,7
Максимальная индуктивность (Li), мкГн, не более	0
Максимальная емкость (Ci), мкФ, не более	0,3
Выходное искробезопасное напряжение (Uo), В, не более	5,88
Максимальный искробезопасный ток (Io), В, не более	1,7
Максимальная индуктивная нагрузка (Lo), мкГн, не более	200
Максимальная емкостная нагрузка (Co), мкФ, не более	16,7
Уровень и вид взрывозащиты	PO Ex ia I Ma X
Степень защиты корпуса	IP54
Масса	5 кг
